Elles sont au nombre de quatre : les postes de travail, les employés, les logiciels et les contrats de maintenance.
|
TABLES |
PRINCIPAUX ATTRIBUTS |
|
Postes de travail |
Numéro de poste, marque de l'ordinateur, modèle, capacité de la mémoire centrale, capacité du disque |
|
Employés |
Numéro de l'employé, nom, prénom, service d'affectation, fonction remplie |
|
Licences logicielles |
Numéro de licence, nom du logiciel, version, éditeur, nombre maximum d'installations autorisées |
|
Contrat de maintenance |
Numéro de contrat, nom de la société, téléphone, personne à contacter |
|
Mnémonique |
Libellé |
Type |
Dim. |
Déc. |
Contraintes |
|
NUMEMP |
Numéro d'employé |
Numérique |
4 |
|
< ou = à 9999 |
|
NOM |
Nom patronymique |
Texte |
20 |
|
|
|
PNOM |
Prénom |
Texte |
10 |
|
|
|
SERV |
Service d'affectation |
Texte |
15 |
|
|
|
FONC |
Fonctions occupées |
Texte |
15 |
|
|
|
NUMORDI |
Numéro du PC affecté |
Numérique |
3 |
|
< ou = à 999 |
|
MARQUE-MOD |
Marque et modèle de l'ordinateur |
Texte |
50 |
|
|
|
PORT |
S'agit-il d'un portable ? |
Logique |
1 |
|
Vrai ou faux |
|
RAM |
Capacité RAM (en gigaoctets) |
Numérique |
3 |
|
< ou = à 99 |
|
DD |
Capacité disque (en téraoctets) |
Numérique |
2 |
|
< ou = à 99 |
|
NUMLIC |
Numéro de licence du logiciel |
Numérique |
3 |
|
< ou = à 999 |
|
NOMLOG |
Nom du logiciel |
Texte |
15 |
|
|
|
VERS |
Version du logiciel |
Texte |
8 |
|
|
|
EDIT |
Éditeur du logiciel |
Texte |
20 |
|
|
|
MAXINST |
Quantité d'installations autorisées |
Numérique |
3 |
|
< ou = à 999 |
|
DATINST |
Date d'installation |
Date |
8 |
|
Format : xx/xx/xx |
|
NUMCONT |
Numéro du contrat de maintenance |
Numérique |
3 |
|
< ou = à 999 |
|
SOC |
Nom de la société de maintenance |
Texte |
20 |
|
|
|
ADR |
Adresse de cette société |
Texte |
40 |
|
|
|
TEL |
Numéro de tél. de la société |
Texte |
15 |
|
|
|
CONTACT |
Nom de la personne contact |
Texte |
20 |
|
|

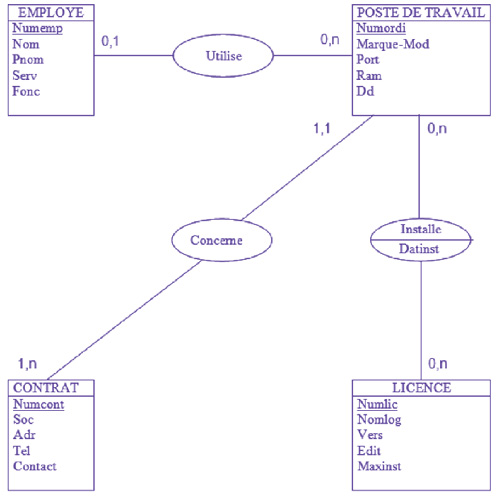

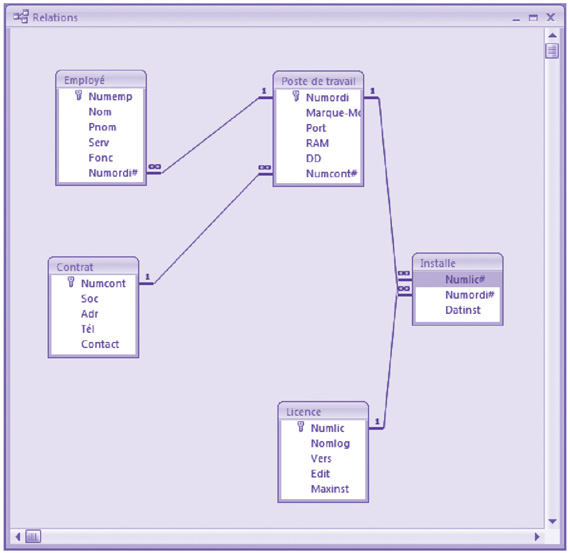

EMPLOYÉ (Numemp, Nom, Pnom, Serv, Fonc, Numordi#)
POSTE DE TRAVAIL (Numordi, Marque-Mod, Port, Ram, Dd, Numcont#)
INSTALLE (Numordi#, Numlic#, Datinst)
LICENCE (Numlic, Nomlog, Vers, Edit, Maxinst)
CONTRAT (Numcont, Soc, Adr, Tel, Contact)
Note : dans cette syntaxe, les clés primaires sont soulignées, tandis que les clés étrangères se terminent par un dièse (#).
